Ελλειπτικός έως ορθογώνιος προσαρμοστής κυματοδηγού

CWJ κατασκευάζει τον κυματοδηγό τέλος-έναρξης στους ομοαξονικούς προσαρμοστές που καλύπτουν ένα πλήρες φάσμα συχνότητας για τους ορθογώνιους κυματοδηγούς, με την πολλαπλάσια φλάντζα και τους ομοαξονικούς τύπους και τις διαμορφώσεις συνδετήρων διαθέσιμους. Για περισσότερες πληροφορίες αισθανθείτε ελεύθερος να μας καλέσει και να συζητήσει τις ανάγκες σας με έναν από τους μηχανικούς πωλήσεών μας.

Κυματοδηγός στον ομοαξονικό προσαρμοστή - σειρά προϊόντων Endlaunch

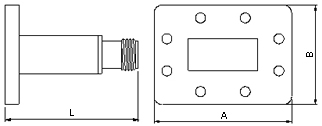

ΔΙΑΜΟΡΦΩΣΤΕ ΤΟ ΑΡΙΘ.	FREQ ΣΕΙΡΑ	VSWR	ΔΙΑΣΤΑΣΕΙΣ (L*B*A)	WG ΤΎΠΟΣ (IEC/EIA)	ΦΛΑΝΤΖΑ ΤΥΠΟΣ	ΣΥΝΔΕΤΗΡΑΣ	ΥΛΙΚΟ	PDF Δελτίο
	(Ghz)	Max	(χιλ.)
CWJ22WECANKPA	1.72-2.61	1.25	128.7*106*161	R22/WR430	FDP/FDM	Ν	Al/Cu
CWJ22WECASKPA	1.72-2.61	1.25	113.4*106*161	R22/WR430	FDP/FDM	SMA	Al/Cu
CWJ26WECANKPA	2.17-3.30	1.25	118.7*95*138	R26/WR340	FDP/FDM	Ν	Al/Cu
CWJ32WECANKPA	2.60-3.95	1.25	108.7*76*114	R32/WR284	FDP/FDM	Ν	Al/Cu
CWJ40WECANKPA	3.22-4.90	1.25	94.7*70*98	R40/WR229	FDP/FDM	Ν	Al/Cu
CWJ48WECANKPC	3.94-5.99	1.25	74.7*63*89	R48/WR187	FDP/FDM	Ν	Al/Cu
CWJ48WECASKPC	3.94-5.99	1.25	78.4*63*89	R48/WR187	FDP/FDM	SMA	Al/Cu
CWJ58WECANKPC	4.64-7.05	1.25	72.4*62*81	R58/WR159	FDP/FDM	Ν	Al/Cu
CWJ70WECANKPC	5.38-8.17	1.25	68.8*49*68	R70/WR137	FDP/FDM	Ν	Al/Cu
CWJ84WECANKPC	6.57-9.99	1.25	58.8*48*48	R84/WR112	FBP/FBM/FBE	Ν	Al/Cu
CWJ84WECASKPC	6.57-9.99	1.25	49.5*48*48	R84/WR112	FBP/FBM/FBE	SMA	Al/Cu
CWJ100WECANKPC	8.20-12.4	1.25	49.3*41*41	R100/WR90	FBP/FBM/FBE	Ν	Al/Cu
CWJ100WECASKPC	8.20-12.4	1.25	40*41*41	R100/WR90	FBP/FBM/FBE	SMA	Al/Cu
CWJ120WECANKPC	9.84-15.0	1.25	46.3*38*38	R120/WR75	FBP/FBM/FBE	Ν	Al/Cu
CWJ120WECASKPC	9.84-15.0	1.25	37*38*38	R120/WR75	FBP/FBM/FBE	SMA	Al/Cu
CWJ140WECANKPC	11.9-18.0	1.25	43.3*33*33	R140/WR62	FBP/FBM/FBE	Ν	Al/Cu
CWJ140WECASKPC	11.9-18.0	1.25	34*33*33	R140/WR62	FBP/FBM/FBE	SMA	Al/Cu
CWJ220WECASKPC	17.6-26.7	1.5	26.5*22*22	R220/WR42	FBP/FBM/FBE	SMA	Al/Cu
CWJ260WECASKPC	21.7-33.0	1.5	26.1*21*21	R260/WR34	FBP/FBM/FBE	SMA	Al/Cu
CWJ320WECASKPC	26.3-40.0	1.5	25.9*19*19	R320/WR28	FBP/FBM/FBE	SMA	Al/Cu
