| Υψηλό φως: | WR2300 Waveguide Magic Hybrid Tee,0.32 GHZ Waveguide Magic Hybrid Tee,FDM Waveguide Magic Hybrid Tee |
||
|---|---|---|---|

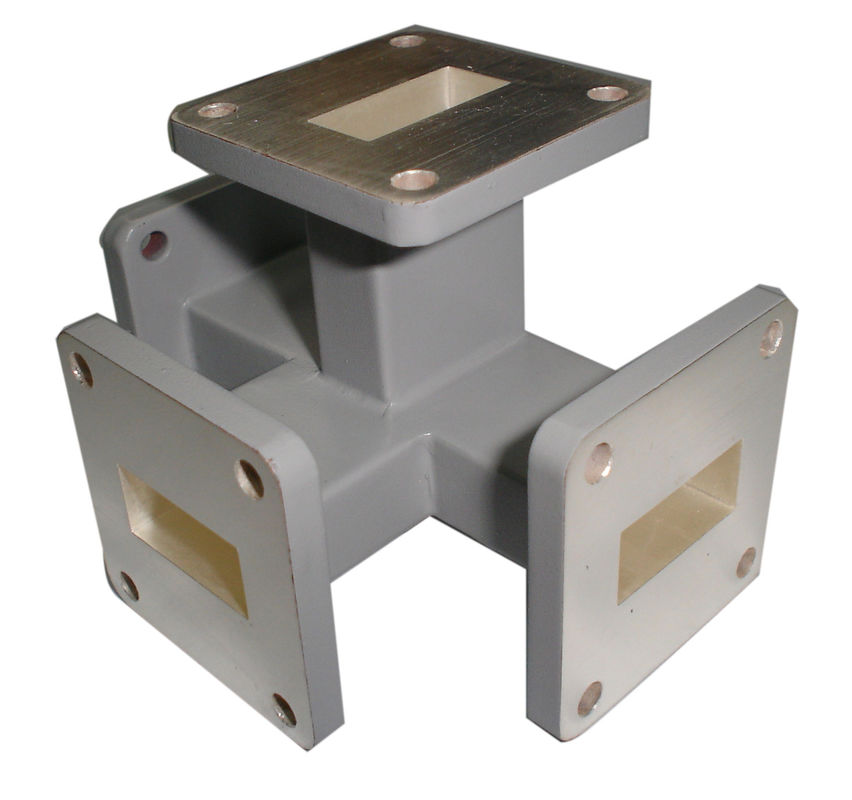

Το μαγικό υβριδικό γράμμα Τ CWJ είναι four-port συζευκτήρας για το ταίριασμα, την ισορροπία και την απομόνωση. Το ε-αεροπλάνο στην χ-επίπεδη απομόνωση είναι μια λειτουργία της συμμετρίας που είναι προσεκτικά ισορροπημένη σε κάθε μονάδα. Εάν ο ε-επίπεδος λιμένας 4 ή ο χ-επίπεδος λιμένας 2 χρησιμοποιείται ως εισαγωγές η διάσπαση είναι στους collinear λιμένες 1 και 3 παραγωγής. Όταν η εισαγωγή είναι λιμένας 4 αεροπλάνων Ε τα αποτελέσματα είναι από τη φάση 180 βαθμοί. Όταν η εισαγωγή είναι λιμένας 2 αεροπλάνων Χ τα αποτελέσματα είναι στη φάση. Τα in-phase και ίσα σήματα εύρους που εισάγουν σε δύο collinear λιμένες μπορούν να οδηγήσουν συνδυασμένα σήματα στον χ-επίπεδο λιμένα και ακυρωμένο σήμα στον ε-επίπεδο λιμένα. Αυτό το χαρακτηριστικό γνώρισμα χρησιμοποιείται ευρέως monopulse στη δομή τροφών κεραιών και συγχρονισμός της εξεταστικής οργάνωσης.
| Μαγική υβριδική σειρά προϊόντων γραμμάτων Τ | |||||||||
| ΔΙΑΜΟΡΦΩΣΤΕ ΤΟ ΑΡΙΘ. | ΣΕΙΡΆ FREQ |
ΛΕΙΤΟΥΡΓΙΑ ΖΩΝΗ ΠΛΑΤΟΣ *** |
VSWR |
ISO. (H&E ΟΠΛΟ) |
UNBA- ΛΟΓΧΗ |
WG ΤΎΠΟΣ (IEC/EIA) |
ΤΥΠΟΣ ΦΛΑΝΤΖΩΝ | ΥΛΙΚΟ |
Δελτίο |
| (Ghz) | (%) | Max | (DB) | (DB) Max | |||||
| CWJ3WMTA | 0.32-0.49 | 10-15 | 1.30 (ζημιά), 1,50 (ε-βραχίονας) | 35 | ±0.25 | R3/WR2300 | FDP/FDM | Al | |
| CWJ4WMTA | 0.35-0.53 | 10-15 | 1.30 (ζημιά), 1,50 (ε-βραχίονας) | 35 | ±0.25 | R4/WR2100 | FDP/FDM | Al | |
| CWJ5WMTA | 0.41-0.62 | 10-15 | 1.30 (ζημιά), 1,50 (ε-βραχίονας) | 35 | ±0.25 | R5/WR1800 | FDP/FDM | Al | |
| CWJ6WMTA | 0.49-0.75 | 10-15 | 1.30 (ζημιά), 1,50 (ε-βραχίονας) | 35 | ±0.25 | R6/WR1500 | FDP/FDM | Al | |
| CWJ8WMTA | 0.64-0.98 | 10-15 | 1.30 (ζημιά), 1,50 (ε-βραχίονας) | 35 | ±0.25 | R8/WR1150 | FDP/FDM | Al | |
| CWJ9WMTA | 0.77-1.14 | 10-15 | 1.30 (ζημιά), 1,50 (ε-βραχίονας) | 35 | ±0.25 | R9/WR975 | FDP/FDM | Al | |
| CWJ12WMTA | 0.96-1.46 | 10-15 | 1.20 (ζημιά), 1,50 (ε-βραχίονας) | 35 | ±0.25 | R12/WR770 | FDP/FDM | Al | |
| CWJ14WMTA | 1.14-1.72 | 10-15 | 1.20 (ζημιά), 1,50 (ε-βραχίονας) | 35 | ±0.25 | R14/WR650 | FDP/FDM | Al | |
| CWJ18WMTA | 1.45-2.20 | 10-15 | 1.20 (ζημιά), 1,50 (ε-βραχίονας) | 35 | ±0.25 | R18/WR510 | FDP/FDM | Al | |
| CWJ22WMTA | 1.72-2.60 | 10-15 | 1.30 (ζημιά), 1,50 (ε-βραχίονας) | 35 | ±0.4 | R22/WR430 | FDP/FDM | Al/Cu | |
| CWJ26WMTA | 2.17-3.30 | 10-15 | 1.30 (ζημιά), 1,50 (ε-βραχίονας) | 35 | ±0.4 | R26/WR340 | FDP/FDM | Al/Cu | |
| CWJ32WMTA | 2.60-3.95 | 10-15 | 1.30 (ζημιά), 1,50 (ε-βραχίονας) | 35 | ±0.4 | R32/WR284 | FDP/FDM | Al/Cu | |
| CWJ40WMTA | 3.30-4.90 | 10-15 | 1.20 (ζημιά), 1,30 (ε-βραχίονας) | 35 | ±0.4 | R40/WR229 | FDP/FDM | Al/Cu | |
| CWJ48WMTC | 3.95-5.85 | 10-15 | 1.20 (ζημιά), 1,30 (ε-βραχίονας) | 35 | ±0.4 | R48/WR187 | FDP/FDM | Al/Cu | |
| CWJ58WMTC | 4.90-7.05 | 10-15 | 1.20 (ζημιά), 1,30 (ε-βραχίονας) | 35 | ±0.4 | R58/WR159 | FDP/FDM | Al/Cu | |
| CWJ70WMTC | 5.85-8.20 | 10-15 | 1.20 (ζημιά), 1,30 (ε-βραχίονας) | 35 | ±0.4 | R70/WR137 | FDP/FDM | Al/Cu | |
| CWJ84WMTC | 2.60-3.95 | 10-15 | 1.20 (ζημιά), 1,30 (ε-βραχίονας) | 35 | ±0.4 | R84/WR112 | FBP/FBM/FBE | Al/Cu | |
| CWJ100WMTC | 8.20-12.4 | 10-15 | 1.20 (ζημιά), 1,30 (ε-βραχίονας) | 35 | ±0.4 | R100/WR90 | FBP/FBM/FBE | Al/Cu | |
| CWJ120WMTC | 10.0-15.0 | 10-15 | 1.20 (ζημιά), 1,30 (ε-βραχίονας) | 35 | ±0.4 | R120/WR75 | FBP/FBM/FBE | Al/Cu | |
| CWJ140WMTC | 12.4-18.0 | 10-15 | 1.20 (ζημιά), 1,30 (ε-βραχίονας) | 35 | ±0.4 | R140/WR62 | FBP/FBM/FBE | Al/Cu | |
| CWJ180WMTC | 15.0-22.0 | 10-15 | 1.20 (ζημιά), 1,30 (ε-βραχίονας) | 35 | ±0.4 | R180/WR51 | FBP/FBM/FBE | Al/Cu | |
| CWJ220WMTC | 18.0-26.5 | 10-15 | 1.20 (ζημιά), 1,50 (ε-βραχίονας) | 35 | ±0.4 | R220/WR42 | FBP/FBM/FBE | Al/Cu | |
| CWJ260WMTC | 22.0-33.0 | 10-15 | 1.20 (ζημιά), 1,50 (ε-βραχίονας) | 35 | ±0.4 | R260/WR34 | FBP/FBM/FBE | Al/Cu | |
| CWJ320WMTC | 26.3-40.0 | 10-15 | 1.20 (ζημιά), 1,50 (ε-βραχίονας) | 35 | ±0.4 | R320/WR28 | FBP/FBM/FBE | Al/Cu | |
| CWJ400WMTC | 32.9-60.1 | 10-15 | 1.50 (ζημιά), 1,60 (ε-βραχίονας) | 20 | ±0.5 | R400/WR22 | FUGP | $cu | |
| CWJ500WMTC | 39.2-59.6 | 10-15 | 1.50 (ζημιά), 1,60 (ε-βραχίονας) | 20 | ±0.5 | R500/WR19 | FUGP | $cu | |
| CWJ620WMTC | 49.8-75.8 | 10-15 | 1.50 (ζημιά), 1,60 (ε-βραχίονας) | 20 | ±0.5 | R620/WR15 | FUGP | $cu | |
| CWJ740WMTC | 60.5-91.9 | 10-15 | 1.50 (ζημιά), 1,60 (ε-βραχίονας) | 20 | ±0.5 | R740/WR12 | FUGP | $cu | |
| CWJ900WMTC | 73.8-112 | 10-15 |
1.50 (ζημιά), 1,60 (ε-βραχίονας) |
20 | ±0.5 | R900/WR10 | FUGP | $cu | |
